Medición del caudal mediante el principio de medición de la presión dinámica
Características:
Medición continua de la velocidad de flujo de los gases de combustión y de las corrientes de aire
Ventajas:
Sistema compacto de sonda y dispositivo de control, por tanto de fácil instalación
Diagnóstico in situ del estado de la instalación gracias a una pantalla gráfica de alta resolución que muestra el diagrama en línea.
Posibilidad de visualizar el caudal en estado normal (i.n.) o en estado de funcionamiento (i.o.)
Opciones de visualización en mbar, m/s, m³/h i.o. o m³/h i.n., así como °C
Indicación opcional de la presión absoluta en mbar
Instalación sencilla con brida DN80PN6 para soldar
Válvulas de bola manual de bajo mantenimiento para contrapurgado de sondas
Aplicaciones:
Para el funcionamiento de una instalación en la que circulan gases (por ejemplo, gases de combustión, aire, etc.), el registro continuo de la velocidad de los gases de escape
, o del caudal, así como de la temperatura, suele revestir una importancia considerable.
Manuales Ver/descargar el manual de tu producto MRU Instruments AMPROplus62876ES_MANUAL2 DE…
Medición continua de la velocidad del flujo de gases de combustión (m/seg) mediante el principio de medición de la presión dinámica con tubos de Pitot de promedio

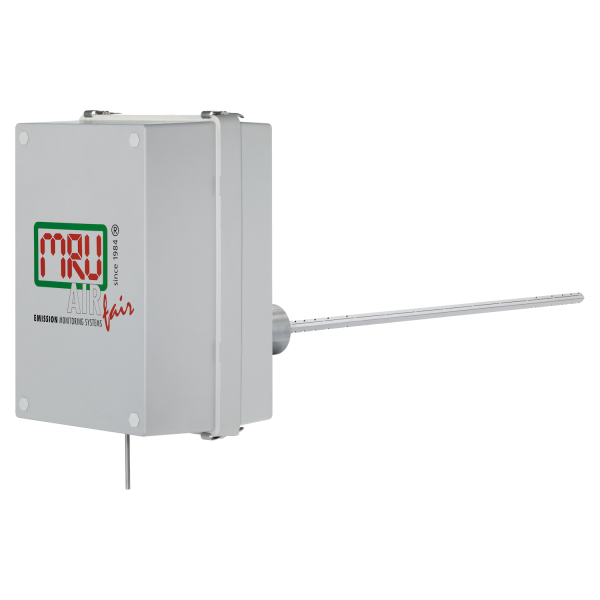

Unidad en carcasa de fibra de vidrio resistente a la intemperie
Tubo de sonda de acero inoxidable de 300 a 1000 mm con transmisor de presión diferencial y unidad de control en la cabeza de la sonda
Cálculo del caudal (m3/seg) tras entrar en la superficie de la chimenea
Con mediciones de la temperatura y la presión absoluta de los gases de combustión
Con calentador opcional para baja temperatura ambiente y soplado opcional para gases de combustión polvorientos
Dispositivo compacto, la unidad de control está integrada en el cabezal de la sonda (no es necesario un panel de control adicional), calentador anticongelante (opcional)
Clase de protección
IP 65 (caja de fibra de vidrio)
Dimensiones (Al x An x Pr)
17" x 25" x 41" (440 x 640 x 1040 mm) (incl. sonda 20" (500 mm))
Peso
aprox. 55 libras (25 kg)
Sonda
Sonda de presión dinámica con sensor de temperatura Pt100 integrado Longitud de 20" a 6,5 pies (500 mm a 2.000 mm) - acero inoxidable
Brida
DN80PN6
Unidad de control
Pantalla de matriz de puntos con diagrama gráfico, 4 teclas de parametrización y funcionamiento
Temperatura del medio
máx. 536 °F (280 °C) (temperaturas superiores bajo pedido) mín. +5 °K por encima del punto de rocío
Temperatura ambiente
-4 ...122 °F (-20 ... +50 °C) (se necesita calentador para temperaturas bajo cero)
Velocidad del flujo
de aprox. 3 ... 30 m/s
Señales analógicas
3 x 4 ... 20 mA (a elegir entre: velocidad, caudal, presión diferencial, temperatura o presión absoluta)
Señales digitales
fallo, valor límite 1 y 2, contactos de relé libres de potencial
Alimentación
110 ... 230 VAC / 50 ... 60 Hz, 15 W, 500 W con calentador anticongelante
